モータガイド　リペアキットの部品を交換します。

MXC6021
REPAIR KIT - LOWER UNIT ASSEMBLY

内容物：
MBV13301T　3個
SE MODULEとBRUSH CARD ASSYに使用するネジ。

MR20603T　1個
アーマチュアシャフトのCOMM CAP ASSY側に使用するメタルベアリング。

MR21602T　4個
MR22202T　4個
SE MODULEの取付け、スルーボルトに使用するSUS製ワッシャーとシールワッシャー。

MR21702T　2個
ハウジングに使用するOリング。

MR22601T　1個
MR22701T　1個
アーマチュアシャフトのCOMM CAP ASSY側に使用するスラストワッシャー、樹脂ワッシャー。

MR22301T　2個
アーマチュアシャフトのCOMM CAP ASSY側に使用するオイルシール。

MXF21401T　2個
ブラシに使用するスプリング。

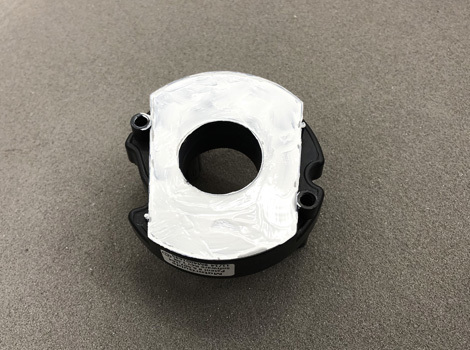

SEモジュールASSYに、放熱グリスを塗布します。

COMM CAP ASSYに、オイルシール、メタルベアリングを圧入し、ブラシカードASSYとSEモジュールを組立てます。

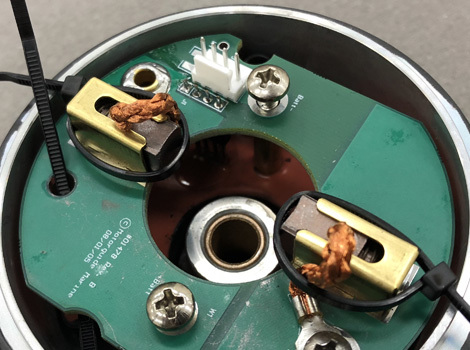

ブラシを仮固定して、コミュテータを挿入します。

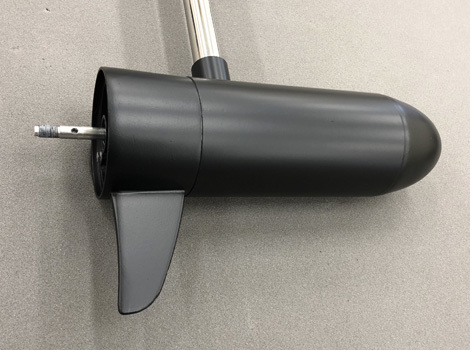

ハウジング組立後、動作確認。
異音・異常振動もなく、正常に動作することを確認します。

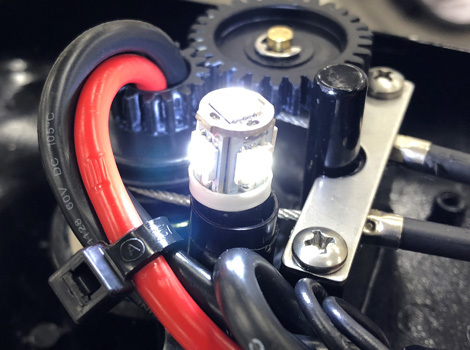

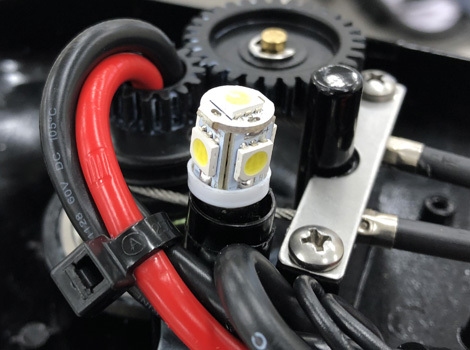

インジケーターランプをLEDランプに変更しました。

明るくなりました。
